Fujicon - リート形と基板自立形アルミ電解コンデンサ

リート形・基板自立形アルミ電解コンデンサ

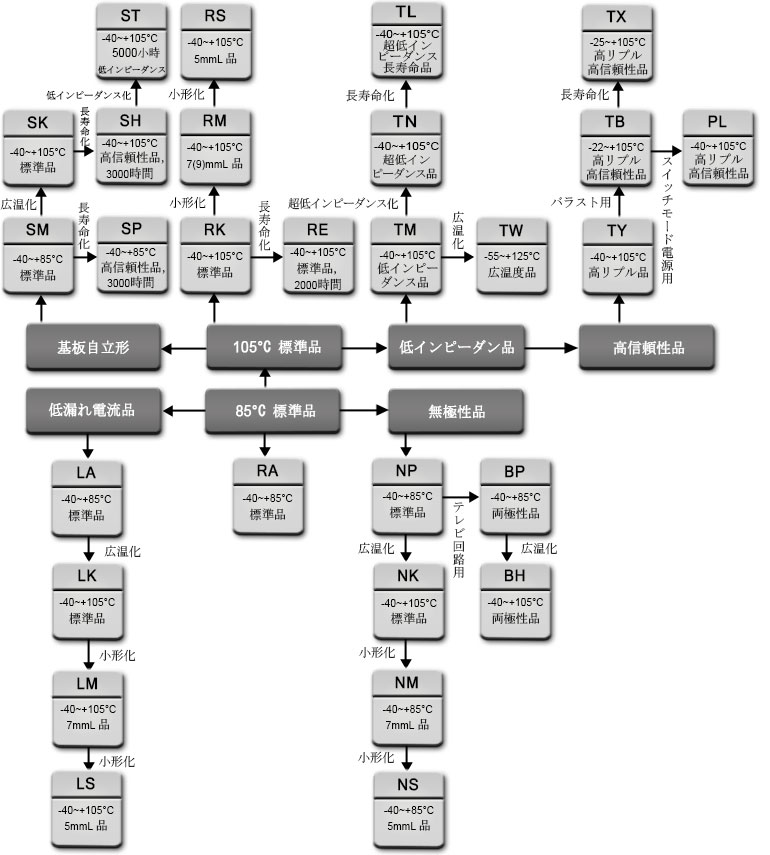

分類		シリーズ名	特長	カテゴリ温度範囲 (°C)	定格電圧範囲 (V.D.C.)	静電容量範囲 (µF)	規定寿命 (Hours)
リ \| ト形	標準品	RA	標準品	-40~+85	6.3~100	0.1~22000	2000
		RA	標準品	-25~+85	160~450	0.47~680	2000
		RK	標準、広温度範囲品	-40~+105	6.3~100	0.47~15000	2000
		RK	標準、広温度範囲品	-25~+105	160~450	0.47~330	2000
		RE	標準、広温度範囲品	-40~+105	6.3~100	0.47~15000	3000
		RE	標準、広温度範囲品	-25~+105	160~450	1~470	3000
		RM	高さ7(9)mm品	-40~+105	4~63	0.1~1000	1000
		RS	高さ5mm品	-40~+105	4~63	0.1~470	1000
	低漏れ電流品	LA	低漏れ電流標準品	-40~+85	10~100	1~4700	2000
		LK	低漏れ電流、広温度範囲品	-40~+105	10~50	0.47~330	1000
		LM	高さ7mm低漏れ電流品	-40~+105	6.3~63	0.1~220	1000
		LS	高さ5mm低漏れ電流品	-40~+105	4~50	0.1~100	1000
	両極性品	NP	無極性標準品	-40~+85	6.3~250	0.47~10000	2000
		NK	無極性、広温度範囲品	-40~+105	6.3~100	0.1~10000	1000
		NM	高さ7mm無極性品	-40~+85	6.3~63	0.1~220	1000
		NS	高さ5mm無極性品	-40~+85	6.3~50	0.1~47	1000
		BP	両極性品、水平偏向回路用	-40~+85	25~50	2.2~10	1000
		BH	両極性広温度範囲品、水平偏向回路用	-40~+105	25~50	2.2~10	1000
	低インピーダンス品	TM	低インピーダンス標準品	-40~+105	6.3~100	1~15000	2000~3000
		TM	低インピーダンス標準品	-25~+105	160~450	22~330	2000~3000
		TN	超低インピーダンス、高信頼性品	-40~+105	6.3~100	1~15000	2000~5000
		TN	超低インピーダンス、高信頼性品	-25~+105	160~450	22~330	2000~5000
		TL	超低インピーダンス、長寿命品	-40~+105	6.3~63	0.47~18000	4000~10000
	広温度品	TW	125°C広温度範囲品	-40~+125	6.3~250	0.47~15000	2000
	高信頼性品	TY	高リプル、低インピーダンス、長寿命品	-40~+105	6.3~50	47~18000	2000~7000
		TB	高リプル品、バラスト用	-22~+105	160~450	2.2~100	2000~5000
		TX	高リプル、長寿命品	-25~+105	160~450	2.2~330	5000~10000
		PL	高リプル品、スイッチモード電源用	-25~+105	400	33~150	5000
		PL	高リプル品、スイッチモード電源用	-40~+105	450	33~150	5000
基板自立形	標準品	SM	基板自立形、標準品	-40~+85	6.3~350	82~10000	2000
		SM	基板自立形、標準品	-25~+85	400~450	68~560	2000
		SK	基板自立形、広温度範囲品	-40~+105	6.3~350	68~68000	2000
		SK	基板自立形、広温度範囲品	-25~+105	400~450	56~470	2000
	高信頼性品	SP	基板自立形、長寿命	-40~+85	16~350	82~68000	3000
		SP	基板自立形、長寿命	-25~+85	400~450	56~560	3000
		SH	基板自立形、広温度範囲、長寿命	-40~+105	16~350	100~22000	3000
		SH	基板自立形、広温度範囲、長寿命	-25~+105	400~450	100~680	3000
	低インピーダンス品	ST	基板自立形、低インピーダンス、長寿命	-40~+105	16~100	220~22000	3000~5000
	低インピーダンス品	ST	基板自立形、低インピーダンス、長寿命	-25~+105	160~450	68~4700	3000~5000

ページトップに戻る

リート形・基板自立形アルミ電解コンデンサ PDFダウンロード
